Formation en automatisme : premier programme avec TIA Portal

YouTube 165 vues 03/05/2026

TIA Portal (Totally Integrated Automation Portal) est le logiciel de référence pour programmer les automates Siemens — qui équipent plus de 50 % des usines françaises. Maîtriser TIA Portal, c'est s'ouvrir des postes d'automaticien à 32 000 à 50 000 € brut/an selon l'expérience.

Cette vidéo guide pas à pas la création de votre premier programme sous TIA Portal V13 et Step 7 : démarrage du logiciel, création du projet, configuration du PLC, premières lignes de code en LADDER. Indispensable pour les étudiants en BTS électrotechnique, ATI, ou les techniciens en reconversion.

Publicité

Qu'est-ce que TIA Portal ?

Lancé par Siemens en 2010, TIA Portal est un environnement de développement intégré qui regroupe sous un même logiciel la programmation des automates SIMATIC S7, des IHM (Interfaces Homme-Machine), des variateurs de fréquence, et des systèmes SCADA. Il a remplacé progressivement Step 7 Classic et WinCC Flexible.

Sa version actuelle est TIA Portal V19 (2024), mais beaucoup d'écoles et d'entreprises utilisent encore les versions V13 à V17 — d'où l'intérêt de connaître les bases qui restent identiques.

Les 5 langages de programmation

LAD (Ladder)

Langage à contacts, le plus visuel. Idéal pour démarrer et pour les schémas de logique combinatoire (relais, capteurs).

FBD (Function Block Diagram)

Logique en blocs fonctionnels. Très utilisé pour les régulations PID et les systèmes complexes.

SCL (Structured Control Language)

Langage textuel proche du Pascal. Parfait pour les calculs, boucles, traitement de données structurées.

STL & GRAPH

STL : assembleur (rare aujourd hui). GRAPH : grafcet, idéal pour la modélisation séquentielle de machines.

Les étapes de votre premier projet

  1. Lancer TIA Portal et créer un nouveau projet (« Create new project »),

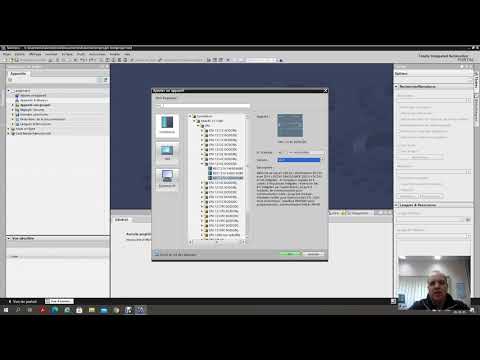

  2. Ajouter un device : choisir le PLC (ex. SIMATIC S7-1200 CPU 1214C) ou utiliser le mode unspecified pour une simulation,
  3. Configurer les entrées/sorties dans la Device view selon les modules ajoutés,
  4. Créer un OB (Organization Block) Main [OB1] et écrire vos premières lignes en LAD,
  5. Compiler (icône clé à molette), charger dans l'automate (icône Download),
  6. Activer la visualisation en ligne (paire de lunettes) pour voir l'état des contacts en temps réel.
Astuce simulation : pas besoin d'automate physique pour s'entraîner. S7-PLCSIM, intégré à TIA Portal, simule un automate complet sur votre PC. Combiné à SIMATIC WinCC Runtime Advanced ou S7-PLCSIM Advanced, on peut tester un projet entier sans matériel.

Pour aller plus loin

Source vidéo : YouTube · TIA Portal et SIMATIC sont des marques déposées de Siemens AG.

Publicité

Questions fréquentes

TIA Portal (Totally Integrated Automation Portal) est l environnement de développement de Siemens lancé en 2010. Il regroupe sous un même logiciel la programmation des automates SIMATIC S7, des IHM, des variateurs et des systèmes SCADA. Il a remplacé Step 7 Classic et WinCC Flexible.

5 langages disponibles : LAD (Ladder, à contacts, le plus visuel pour débuter), FBD (blocs fonctionnels, idéal régulation PID), SCL (textuel proche du Pascal, pour calculs), STL (assembleur, rare aujourd hui) et GRAPH (grafcet, pour modélisation séquentielle). LAD et SCL couvrent 90 % des besoins courants.

Non, S7-PLCSIM intégré à TIA Portal simule un automate complet sur PC. Pour aller plus loin, S7-PLCSIM Advanced simule des architectures industrielles complètes (S7-1500, communication Profinet). Combiné à WinCC Runtime, on peut tester un projet entier sans matériel physique.

La version actuelle est TIA Portal V19 (2024). Mais les bases sont identiques depuis V13. La plupart des écoles et entreprises utilisent encore V13 à V17. Apprendre V13/V15 reste pertinent : la transition vers V19 est ensuite très rapide. Les certifications Siemens (TIA Portal Programmer 1, 2, 3) sont compatibles entre versions.

Débutant : 28 000 à 32 000 € brut/an. Confirmé après 5 ans : 38 000 à 45 000 €. Senior ou expert TIA Portal : 50 000 à 60 000 €. Les automaticiens itinérants (mise en service de lignes en France ou à l international) peuvent dépasser 65 000 € avec primes de déplacement.
